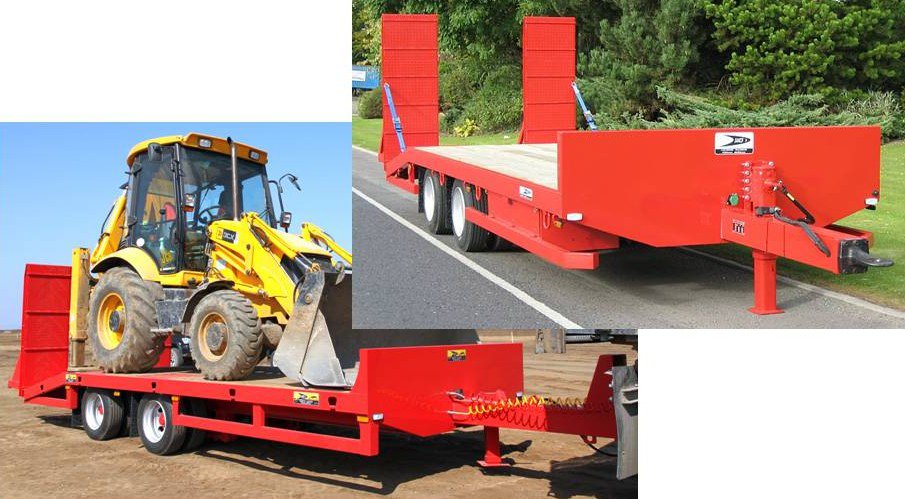

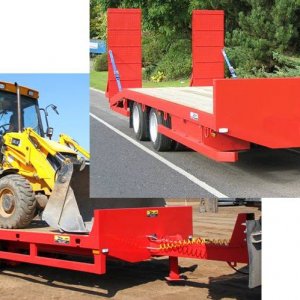

Silniční DVOU – nápravové
ROZMĚRY A HMOTNOSTI
Celková délka:
8.875 mm
Délka chassis:
6.545 mm
Délka podlahy:
5.275 mm
Délka šikminy:
1.370 mm
Výška podlahy:
905 mm / 915 mm
Přepravní výška:
2.440 mm / 2.460 mm
Celková šířka:
2.550 mm
Délka oje :
1.720 mm
Standardní výška oka oje:
900 mm
Rozvor náprav:
1.310 mm / 1.410 mm
Hmotnost (cca):
3.500 kg
Max. užit. hmotnost (nosnost):
13.500 kg (až 17.500 kg na výjimku)
Celková hmotnost:
17.000 kg (až 21.000 kg na výjimku)
KONSTRUKCE
Hlavní nosníky
Válcovaná ocel - profil “I” 254 mm x 146 mm
Boční nosníky
Válcovaná ocel - profil “U” 150 mm x 75 mm
Příčné nosníky
Podlahové ocelové nosníky 100 mm x 50 mm
Vázací úchyty
5 ok na každé bočnici
Tažné oko
Rockinger s průměrem 50 mm, případně jiné
PARAMETRY
Boční nárazníky
Ocelové nosníky + 1 x skříň na nářadí
Podlaha
Dřevěné trámky 50 mm
Nájezdy
Mohutné nájezdy s pružinou (1900 mm x 680 mm)
Podpěry nájezdů
Ocelové opěry na zadní straně nájezdů
Čelní štít
Svařovaná konstrukce - výška 410 mm
Opěra oje
Standardní výsuvná opěra ovládaná klikou
Nápravy
2 standardní nápravy Granning s nosností max. 11 tun
Pérování
Mechanické - listová péra
Brzdy
Dvoukanálový systém vzduchových brzd se spojkou typu C,
systém ABS 2s1m s přípojkou pro diagnostické zařízení.
Automatické nastavení na každé nápravě
Kola a pneumatiky
8 x 215/75R/17.5 s pneu “J”
Parkovací brzda
Odstavný ventil a vzduchová brzda
Elektroinstalace
24 V - 2 sady zadních světel dle ISO
Barva
Jednotná červená “MF RED” nebo dle výběru zákazníka
(pneumatiky v originální barvě)
VOLITELNÉ DOPLŇKY
Prodloužení podlahy v modulu 300 mm
Podlaha 28 mm ze speciálního dřeva
Zajišťovací trámy pro bagr
Pevnostní třmeny
Hydraulické zvedání nájezdů (vč. pohonu)
Nastavitelná výška tažného oka
Zesílené oko VBG 57,5 mm
Zvětšený rozvor pro vyšší nosnost
Pneu 12 x 235/75/17.5 pro vyšší nosnost (28/31-tunový podvalník)
Vzduchové pérování
Zvedaná první náprava (u vzduch. pérování)
Brzdová spojka Duomatic
Elektrická spojka VBG (vodoodolná)
Zadní světla LED
Výstražný majáček
Výsuvné rozšiřující příčné nosníky
